Infrarotheizung | Deckenmontage - die Möglichkeiten

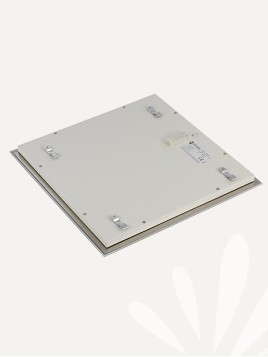

Infrarot- Deckenheizung Aufputz

Infrarot-Heizelemente der Baureihe VH sind geeignet für die Aufputz-Montage an der Decke oder können mit dem Seilabhängungsset VZS-VH von der Decke an Seilen abgehängt werden. Für den Netzanschluss sind passend zu dem lose mitgelieferten Kabel und der Anschlussbuchse die Heizelemente mit einem Stecker am Gerätedeckel ausgestattet. Die Heizelemente werden ohne Schuko-Stecker geliefert und dürfen deshalb nur vom Fachmann installiert werden. Einsatz ortsfest, zur Temperierung in geschlossenen max. 4 m hohen Räumen, vorzugsweise im Wohn- und Arbeitsumfeld. Für den ökodesignkonformen Betrieb müssen diese Infrarotheizelemente mit einer externen Raumtemperaturkontrolle (siehe Vitramo- Raumtemperaturregelung) ausgestattet werden.

Die Modelle

VH06021 | 600x210x26 mm | 280 W

VH03535 | 350x350x26 mm | 260 W

VH04848 | 475x475x26 mm | 550 W

VH06262 | 618x618x26 mm | 810 W

VH10050 | 1000x500x 26 mm | 1210 W

VH12462 | 1243x618x26 mm | 1650 W

https://www.infrarotheizung-vitramo.de/produkte/infrarotheizung-decke/aufputz

Infrarotheizung integriert in Gipskarton- Decke

Die Decken-Infrarotheizungen der Baureihe VH-I werden als rahmenlose Glaselemente im Sandwich-Aufbau produziert und sind für den Einbau in die Deckenverkleidung vorgesehen und verfügen deshalb über einen Einbaurahmen, der in den fertigen Deckenausschnitt eingesetzt wird. Das VH-I Heizelement wird nur noch in diesen Rahmen „geklippt“ und durch Drahtseile gegen herabfallen zusätzlich gesichert.

Die Modelle

VH-I03535 | 350x350x42 mm | 220 W

VH-I04848 | 475x475x42 mm | 480 W

VH-I06262 | 618x618x42 mm | 770 W

Einbaurahmen für die Deckenverkleidung lose , Ausführung mit Anschlusskabel 1,2 m lang, Gerätedeckel aus Aluminium, Oberfläche blank

Link: https://www.infrarotheizung-vitramo.de/produkte/infrarotheizung-decke/baureihe-vh-i

Einbau in die Betondecke.

Die Infrarotheizungen der Baureihe VH-IB sind für die Integration in einer Betondecke vorgesehen. Sie bestehen aus dem Einbaugehäuse VZ-EG aus verzinktem Blech zum Einfügen in eine Beton-Halbfertigteildecke und einem rahmenlosen, integrierbaren Infrarot-Glasheizelement der Baureihe VH-IB. Das Einbaugehäuse VZ-EG und das passende Glasheizelement VH-IB sind jeweils separat bestellbar (je nach Baufortschritt).

Die Modelle:

Einbaugehäuse aus verzinktem Bleck zum Einfügen in eine Beton-Halbfertigteildecke

Bezeichnung Abmessung Passend zu

VZ-EG35 342 x 342 x 63 mm VH-IB03535

VZ-EG48 467 x 467 x 63 mm VH-IB04848

VZ-EG62 610 x 610 x 63 mm VH-IB06262

Glasheizelement, ESG-Glasscheibe aus Weißglas, eisenoxidarm, satiniert, 5mm dick

Standardfarbe der Oberfläche weiß ähnlich RAL 9010 zum Einsetzen in das Einbaugehäuse VZ-EG.

Bezeichnung Abmessung Heizleistung

VH-IB03535 350 x 350 x 42 mm 220 Watt

VH-IB04848 475 x 475 x 42 mm 480 Watt

VH-IB06262 618 x 618 x 42 mm 770 Watt

https://www.infrarotheizung-vitramo.de/produkte/infrarotheizung-decke/baureihe-vh-ib

Einlage in die Rasterdecke

Rasterdecken sind in öffentlichen und gewerblichen Immobilien weit verbreitet. Für dieses Anwendungsgebiet hat Vitramo mit der Baureihe VH (VH06262) spezielle Infrarot-Heizelemente entwickelt, die beliebig anstelle üblicher Platten in das Rastersystem eingelegt werden können.

Die Platte VH06262 passt genau in Systemdecken mit dem Raster-Achsmaß von 62,5 cm. Auf Anfrage ist eine weitere Variante (VH06060) für Rasterdecken mit Achsmaß 60,0 cm erhältlich.

Die Infrarotheizungen zur Einlage in die Rasterdecke

Produkt Heizleistung Decken-Achsmaß

VH06262 | 810 Watt | 62,5x62,5cm

VH06060 | 800 Watt | 60,0x60,0 cm

https://www.infrarotheizung-vitramo.de/produkte/infrarotheizung-decke/baureihe-vh-rasterdecke

Infrarotheizung per Seilabhängung befestigen

Bei höheren Räumen oder z.B. Sichtbalkendecken bietet Vitramo die Möglichkeit, die Infrarot-Heizelemente an Seilen abzuhängen. Die Deckenhalter am Gerätedeckel sind serienmäßig mit vier M5-Gewinden ausgestattet, um die Seile am Deckenhalter befestigen zu können. Das Heizelement wird mit einem Mindestabstand von 180 cm zum Boden montiert. Da die Montagesituation von Fall zu Fall sehr unterschiedlich sein kann, gehören die Seile und Befestigungsteile nicht zur Grundausstattung. Sie sind als Zubehör erhältlich:

VZS-VH Seilabhängungsset 1,50m lang

VZS-VH50 Seilabhängungsset 5,0m lang

https://www.infrarotheizung-vitramo.de/service/installation-und-montage/an-seilen-abgehaengt
