Infrarotheizung per Seilabhängung befestigen

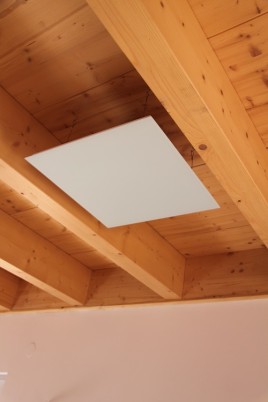

Bei höheren Räumen oder z.B. Sichtbalkendecken bietet Vitramo die Möglichkeit, die Infrarot-Heizelemente an Seilen abzuhängen.

Die Deckenhalter am Gerätedeckel sind serienmäßig mit vier M5-Gewinden ausgestattet, um die Seile am Deckenhalter befestigen zu können.

Das Heizelement wird mit einem Mindestabstand von 180 cm zum Boden montiert. Da die Montagesituation von Fall zu Fall sehr unterschiedlich sein kann, gehören die Seile und Befestigungsteile nicht zur Grundausstattung. Sie sind als Zubehör erhältlich:

VZS-VH Seilabhängungsset 1,50m lang

VZS-VH50 Seilabhängungsset 5,0m lang

Die einfache Montage:

1. Markieren Sie die Seilpositionen mit Hilfe der Bohrschablone an der Decke und montieren Sie die Befestigungsteile für die Seile an der Decke.

Die vier Montagebügel des Heizelementes sind serienmäßig mit M5-Gewinde ausgestattet, um die Seile mittels Drahtseilhaltern am Heizelement befestigen zu können. Das passende Seilabhängungsset VZS-VH od. VZS-VH50 ist nicht im Lieferumfang des Heizelementes enthalten.

2. Schrauben Sie den Drahtseilhalter in das M5-Gewinde im jeweilgen Montagebügel am Heizelement.

3. Führen Sie die herabhängenden Seile in die Drahtseilhaltern ein, um das Heizelement zu befestigen.

4. Schließen Sie das Buchsenteil für den Netzanschluss an das Netzkabel an – wie in Kapitel 5.5 Montage des Buchsenteiles am Anschlusskabel beschrieben. Stecken Sie das Buchsenteil in das Steckerteil am Heizelement.
